  在拆卸、检查与装配本废气涡轮增压器的整个过程中不需要使用专门的工具。

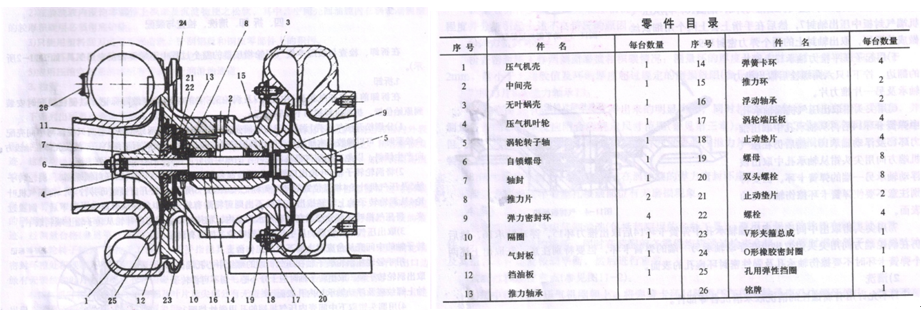

  在拆卸前可将压气机壳1中间壳2及涡轮3三者的相互位置做好标记,以便在装配时安装到原始位置。拆卸过程按如下步骤进行。

  1)分别松开压气机壳1涡轮壳3与中间壳2上固紧件,取下两只壳体,若两只先体与中间合较紧时,可以橡胶或木质槌沿壳体四周围轻轻的敲打,取下壳体时要细心,不能使壳体在轴线方向产生倾斜,以免碰伤压气机及涡轮叶片的项尖部分或碰毛壳体相应的内侧表面。

  2)将涡轮转子轴5叶轮出口处六角形凸台夹在台虎钳上,识别或做好自锁螺帽6,涡轮转子轴5及压气机叶轮4相互位置的动平衡标记。松开自锁螺母并拧下,将压气机叶轮4从涡轮转子轴上轻轻拔出。若拔不出则可将附有转子的中间壳从台虎钳上取下后,倒置过来,将压气机叶轮部分浸没在装有沸水的盆内,稍待片刻后即可将叶轮从转子轴上顺利取下。

  3)取出压气机叶轮后,用手托住涡轮叶轮,把附有涡轮转子轴的中间壳从台虎钳上取下置于工作台上。用手轻轻压涡轮转子轴在压气机端的螺纹中心孔端面,取出涡轮转子轴。取出转子轴时应十分小心,切不可将转子轴上螺纹碰及浮动轴承16内孔表面。

  4)用圆头钳取下中间壳内压气机端的孔用弹性挡圈25并用两把起子取下压气机端气封板,并从中间壳上取出挡油板12,压气机端推力片8,隔圈10,再从压机端气封板中压出轴封7,然后在手指上套上两个用细铁丝做成的圆环,取出轴封上的两个弹力密封环9。

  5)用起子压平推力轴承13上锁片的翻边,拧下4只六角螺栓后取出推力轴承及另一片推力片。

  6)用尖头钳取出压气机端轴承孔中弹簧卡环14后再从轴承孔中取出推力环15及浮动轴承16,然后仍在压气机端方向用尖头钳从轴承孔中取出该浮动轴承另一端的弹簧卡环。但要很注意不要使弹簧卡环擦伤轴承孔的表面。

  7)用尖头钳取出中间壳在涡轮端轴承孔中弹簧卡环14后取出推力环15,浮动轴承16,然后仍在涡轮端方向用尖头钳取出设在浮动轴承另一端的弹簧卡环,但要很注意,在取出上述两个弹簧卡环时不要擦伤轴承孔及弹性密封环座孔的表面。
